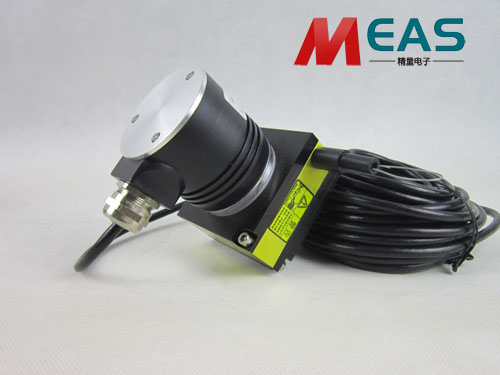

拉繩位移傳感器為了進行測量，把本體安裝至固定表面并將不銹鋼拉繩連接至可移動物體。物體在移動時，傳感器將產生與拉繩的線性延伸或速度成正比的電子信號。隨后，該信號將傳送至顯示器上、PLC 或數據采集系統中。由于傳感器的拉繩沿著可移動的物體延伸，所以線軸和傳感器軸會旋轉。旋轉軸將產生與拉繩的線性延伸或速度成正比的電子信號。

             拉繩位移傳感器由于其電阻隨著電刷的移動而逐步變化，因此具有階梯式輸出特性。如果將這種位移傳感器用作伺服系統中的位移反饋元件，過大的階躍電壓會導致系統振蕩。因此，在電位器的生產中應盡量減少每匝的阻值。基于磁角技術的拉線位移傳感器以磁場為傳輸載體，將位移轉換為磁場角位移，同時通過通訊接口將位移信號返回給應用系統。
