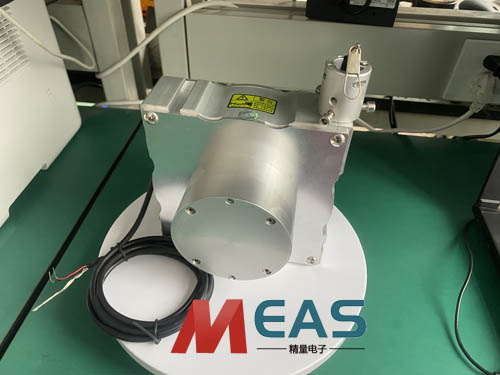

拉線位移傳感器實現測量位移目的而設計的電位器

           拉線位移傳感器在使用過程中需要保證供電穩定。輸出信號不同，需求供電不同。比如電阻輸出，24V以下供電均可，但只有電壓穩定，數據才穩。電流輸出，必須24V供電才能帶動傳感器使用。通常在電位器上通以電源電壓，把電阻變化轉換為電壓輸出。

            拉線位移傳感器實現測量位移目的而設計的電位器，要求在位移變化和電阻變化之間有一個確定關系。電位器式位移傳感器的可動電刷與被測物體相連，物體的位移引起電位器移動端的電阻變化。阻值的變化量反映了位移的量值，阻值的增加還是減小則表明了位移的方向。傳統的拉線式位移傳感器由于其電刷移動時電阻以匝電阻為階梯變化，其輸出特性亦呈階梯形。如果這種位移傳感器在伺服系統中用作位移反饋元件的時，則過大的階躍電壓會引起系統振蕩。因此在電位器的制作中應盡量減小每匝的電阻值。
